Sistemas de amarre Unilock de norelem

De punto cero y módulos de sujeción de 5 ejes

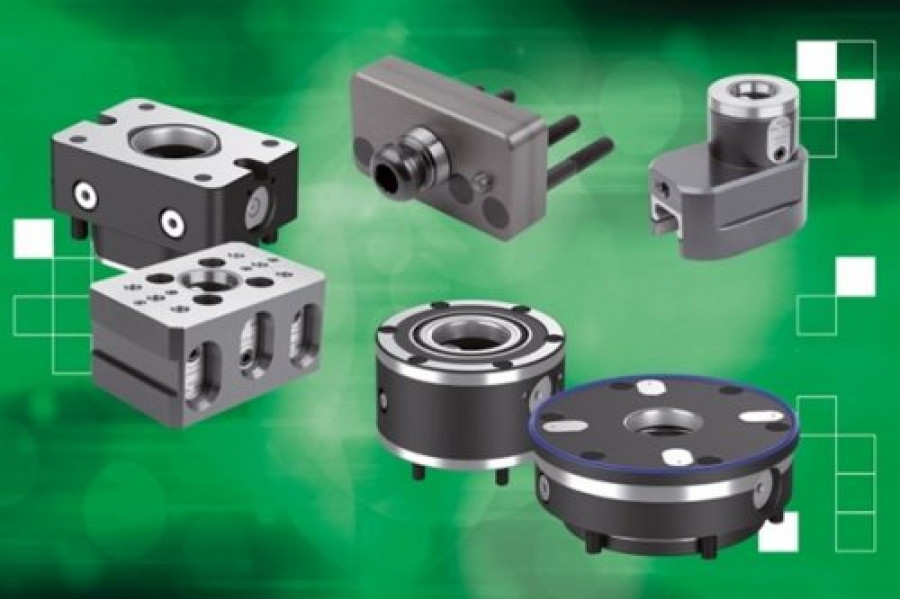

Norelem PM Unilock Spannelemente EN
La eliminación de la necesidad de realineación reduce los tiempos de preparación y aumenta la productividad./ Fuente: Norelem.

Los sistemas neumáticos de sujeción de punto cero permiten sujetar y cambiar utillajes, tornillos de banco y herramientas en cuestión de segundos. El módulo de sujeción de 5 ejes se ha desarrollado especialmente para el mecanizado en 5 caras de piezas complejas; ambos sistemas consiguen una repetibilidad superior a 0,005 mm.

Los sistemas de amarre de punto cero establecen un punto de referencia fijo a partir del cual se posicionan y se fijan las piezas de trabajo con precisión y asegurando la repetibilidad de proceso. La eliminación de la necesidad de realineación reduce los tiempos de preparación y aumenta la productividad. También están disponibles módulos de sujeción de 5 ejes en tamaños 80 y 50 para el mecanizado de objetos con diferentes geometrías, formatos y pesos desde cinco lados sin contornos que interfieran.

Seguros y fiables: sistemas de amarre neumáticos de punto cero

El módulo de sujeción Unilock EGM 110-75 es un nuevo miembro de la familia. Está diseñado para su uso en mesas de máquinas o en instalaciones fijas, incluso en situaciones con espacio limitado. También puede integrarse con un acoplamiento de palés EGM 110-75 en sistemas robóticos automatizados, para realizar un cambio automático de palés de sujeción.

El módulo de sujeción Unilock ESA 138 es ideal para dispositivos de sujeción automatizados. Además de funciones de sensores, hay cuatro superficies de contacto especiales con control de contacto por aire que garantizan la fijación total del dispositivo de sujeción. También hay un rascador especial que evita la acumulación de impurezas en el módulo.

El módulo de sujeción Unilock ASM 99 es un módulo adicional con una altura total de 56 mm (junto con el módulo de sujeción). Como alternativa, el módulo también puede integrarse totalmente en una placa de utillajes o en la mesa de la máquina.

Cada sistema cuenta con funciones integradas de sensor para garantizar que la pieza de trabajo permanezca en una posición segura en todo momento, evitando así colisiones con fresas u otras herramientas.

Módulo de sujeción mecánica de 5 ejes totalmente flexible

Este sistema permite el mecanizado completo de piezas complejas por cinco lados con una sola sujeción. Esto se consigue atornillando la pieza al módulo de sujeción de 5 ejes. El diseño modular y la amplia gama de módulos (más de 70) y tamaños permiten configurar individualmente el sistema para numerosas aplicaciones. Mediante la combinación de módulos básicos, módulos complementarios y componentes accesorios, se pueden implementar diferentes alturas, acoplarse a interfaces y mecanizar piezas complejas con una excelente repetibilidad.

El módulo básico de 5 ejes Unilock VARIO, por ejemplo, permite un posicionamiento flexible al sujetar piezas de trabajo y utillajes. Se puede montar mediante el raíl de la base con uno o dos pasadores de sujeción Unilock. Si sólo se utiliza un perno de sujeción, el módulo básico VARIO puede girar libremente.

El módulo básico de 5 ejes Unilock DUO con tres interfaces para pernos de sujeción se utiliza para montajes robustos y elevados con piezas de trabajo pesadas. Esto proporciona una mayor superficie de contacto que con los módulos básicos redondos. Los módulos básicos DUO pueden utilizarse con la interfaz doble colocada hacia abajo o hacia arriba.
