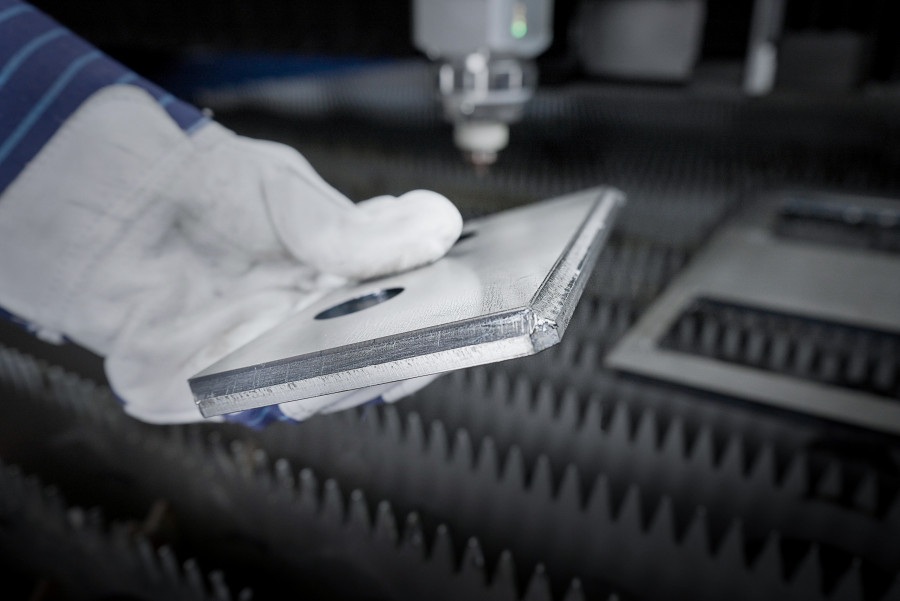

Trumpf ha presentado en la feria EuroBlech de Hannover una nueva máquina que prepara automáticamente los componentes para la soldadura. La TruLaser Series 3000 Bevel Cut Edition puede producir biseles (chaflanes) en el borde superior e inferior de la pieza durante el corte. Esto garantiza una preparación óptima de los bordes de soldadura y ahorra el paso de trabajo posterior, que de otro modo sería necesario. "Con la TruLaser Series 3000 Bevel Cut Edition, los usuarios obtienen una máquina universal especialmente productiva con la que pueden integrar los pasos posteriores del proceso en el mecanizado láser", afirma Patrick Schüle, director de productos de Trumpf. La nueva TruLaser Series 3000 Bevel Cut Edition puede aplicar chaflanes a chapas de hasta 25 mm de grosor. "Gracias al diseño único de la unidad de corte, la máquina puede crear chaflanes de hasta 50º, dependiendo del grosor de la chapa, que es más de los 45º que anteriormente estaban estandarizados en la industria", explica Schüle. La máquina también puede manejar con facilidad geometrías de bisel complejas. La solución es adecuada para aceros al carbono y aceros inoxidables.
Para el mecanizado 2D de componentes sin biseles, los usuarios siguen teniendo acceso a todas las funciones de corte por láser probadas de Trumpf, como Highspeed Eco para la reducción del consumo de gas, FlexLine para el mecanizado fiable de diferentes calidades de material y EdgeLine Bevel para el redondeo de los bordes superiores de la chapa.
Alta flexibilidad en el diseño de bisel
Para esta solución, Trumpf ha equipado la unidad de corte de la serie TruLaser 3000 Bevel Cut Edition con dos ejes giratorios adicionales, motores de accionamiento compactos y una boquilla especialmente desarrollada para el corte en bisel. Gracias al diseño especial, el cabezal de corte se puede inclinar en todas las direcciones hasta un ángulo de 50º. Como de costumbre, la unidad de corte regula la distancia a la chapa, minimizando el riesgo de colisión a pesar del ángulo pronunciado. La TruLaser Series 3000 Bevel Cut Edition también está equipada con la protección contra colisiones de Trumpf.
Gracias a la alta flexibilidad de la unidad de corte, es posible crear biseles en diferentes geometrías. Además de las clásicas aristas V e Y, también son posibles las geometrías de arista en las que ambos lados del canto del componente están provistos de cortes biselados, también son posibles las llamadas aristas DV y DY. Esta flexibilidad en la geometría del borde es particularmente ventajosa cuando se deben soldar componentes complejos o grupos de componentes. Para satisfacer las altas exigencias en la preparación de cortes en bisel complejos, Trumpf ha desarrollado un nuevo sistema de programación especialmente sencillo e intuitivo. Contiene una preselección de todas las estrategias de procesamiento que el usuario puede adaptar de forma flexible según sea necesario. También hay parámetros de corte predefinidos para las boquillas especiales de corte en bisel. Esto no reduce la alta productividad de la TruLaser Series 3000.
